钽电容器寿命试验设备
一.设备简介

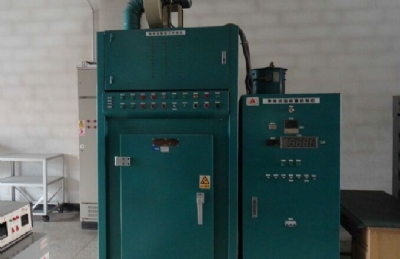

1.设备主要由热风循环加热箱、控制/老炼电源柜、老炼板等三部分组成。
2.设备功率：3Φ，AC380V、50HZ，20KW。
3.加热箱内胆有效容积：0.528 立方米；长期工作温度：125℃。
4.加热箱内胆放置能容纳36 套老炼板的老炼架。将老炼架分成8 个独立区,其中6 个区分别放置4 套老炼
板，余下2 个区分别放置6 套老炼板，每套老炼板可放置50 支片钽或固钽或液钽电容器，共计36 套老炼
板，可放置1800 支钽电容器。将装有钽电容器的老炼板放置于老炼架中，通过程序控制和程序定时，分别
给各个区施加电源电压和定时施加电源电压的时间，以检验钽电容器长时间承受电源电压工作的能力。
5.触摸屏设定每个区施加的电源电压值、定时施加电源电压的时间（比如定时时间为：365 天）、设定每
块老炼板钽电容器漏电流值等。通过PLC 编程实现触摸屏设定的功能。“钽电容器漏电流检测电路”检测
每块老炼板钽电容器漏电流的状态。
6.“钽电容器漏电流检测电路”在工作过程中拾取每块老炼板钽电容器漏电流值，与设定的漏电流值进行
比较，以鉴别其好坏。如果good,程序就继续执行，直到结束。如果bad,程序就立即切断这块老炼板的工作
回路，并将这块老炼板超标的状态在触摸屏上和控制柜门上的LED 指示出来并一直保持着，直到按复位按
钮解除为止。以便于提醒用户记录和剔除。当实际的老炼时间等于事先设定的定时时间时，系统自动停止
并通过报警灯和蜂鸣器提醒。
7.每块老炼板所施加的真实电压状态，由加热箱体上部的数显电压表显示。
8.各区有单独起动、停止、暂时停止。有紧急停止、复位、门开关模拟等功能，还有超温报警等声光功能。
9.循环风机、排风机、加热、直流电源等工作，要满足一定的时序，任何一个有故障，首先关断加热。
二.设备特点
1.由于在老炼过程中有“实时（动态）检测钽电容器漏电流”的功能，当某块老炼板漏电流值超出设定值
时，就立即切断这一块老炼板的老炼回路。这样就可避免这块老炼板由于通过的电流过大所产生的热量带
来的燃烧，从而保护老炼板不烧坏，保护寿命箱内胆不熏黑。
2.此设备也可用于钽电容器的老化或筛选等工序。
三.用户反馈
从2000 年开始至今，使用钽电容器寿命试验设备时间最长的用户是宁夏星日电子公司，他们从2001 年12 月起开始使用至2014 年8 月工厂调整止，设备一直完好运行，包括节假日及春节都没有停机。连续长时间运行近13 年没有故障，设备质量是完全有保证的。
