一.设备简介

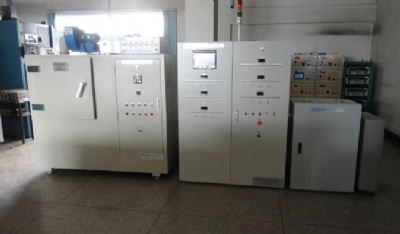

1.由电压浪涌加热箱、控制柜、继电器和电阻柜、电源箱、电源储能箱、接触状态检查箱、老炼夹具等七部分组成。
2.设备功率：3Φ，AC380V、50HZ，10KW。
3.加热箱内胆有效容积：0.294 立方米；长期工作温度：125℃。
4.将加热箱分成6 个独立区,每个区放置1 套老炼夹具,每套老炼夹具放置26 支片钽或固钽或液钽电容器，共计放置156支电容器。
5.将装有钽电容器的老炼夹具放置于加热箱中，通过程序控制,反复给其施加浪涌电压，以检验钽电容器承受电压冲击的能力。
6.触摸屏设定每个区充电时间、放电时间、充放电次数、浪涌电压值、单支钽电容器漏电流值等。PLC 编程实现触摸屏设定的功能。“电容器漏电流检测电路”检测单支钽电容器漏电流的状态,以鉴别其好坏。当“电容器漏电流检测电路”拾取的单支钽电容器漏电流值大于事先设定的漏电流值时,程序就立即切断这支产品的充、放电回路，并将这支超标的状态在触摸屏上和控制柜门上的LED 指示出来并一直保持着，直到第二批产品浪涌开始时才复位，以便于提醒用户记录和剔除。当实际的充、放电次数等于事先设定的充、放电次数时，系统自动停止并通过报警灯和蜂鸣器提醒。
7.触摸屏有“接触状态检查”按钮，用来检查老炼夹具与印制板插座之间的接触状态、电压浪涌箱外与整个测试回路之间的接触状态，并将检查结果通过接触状态检查箱上的数显表显示出来。
8.各区具有单独起动、暂时停止、紧急停止等功能，还有自动、手动二种工作状态选择。
二.设备特点
1.给电容器断续施加浪涌电压，使电容器反复充、放电，这样剔除的坏产品真实可信，保留下来的好产品可靠性很高。
2.由于在施加浪涌电压过程中有“实时（动态）检测电容器漏电流”的功能，当某支产品漏电流值超出设定值时，就立即切断这一支产品的浪涌回路。具有这种功能，就可避免这支产品由于通过的电流过大所产生的热量带来的燃烧，从而保护老炼夹具不烧坏，保护电压浪涌箱内胆不熏黑。
3.经用户使用后反应，用电压浪涌设备老炼过的产品合格率很高，对提高产品的质量很有效。是产品出厂终检的关键设备。
