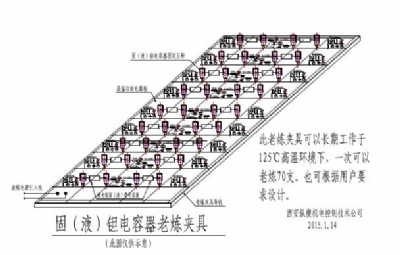

一. 夹具构成
由高温印制电路板、保护电路、带有固定夹的保险管、固（液）钽电容器固定压针、导轨等五部分组成。
二. 具体参数
1.外形尺寸：长×宽×高：550×220×60。
2.老炼支数：70 支（可根据用户要求设计）。
3.长期老炼电压：≤DC200V。
4.长期老炼电流：≤2A。
5.长期工作温度：≤125℃。
6.每支固（液）钽电容器老炼回路都有Φ5×20 保险管，当漏电流持续过大或短路，保险管熔断保护。
7.每支固（液）钽电容器老炼回路都有保险管自身好坏或保险管与保险夹之间接触好坏检测电路，当保险管自身没有问题或与保险夹接触良好则发光二极管指示。
8.每支固（液）钽电容器老炼回路都有漏电流检测电路，一旦被检测的固（液）钽电容器漏电流超标，就立即切断这支固（液）钽电容器回路，对应发光二极管指示。被检测的固（液）钽电容器漏电流值，可根据用户需求事先改变电路参数确定。
三.使用方法
1.将固（液）钽电容器按照老炼夹具上所指极性方向，安装于固定压针中。
2.将已安装好的固（液）钽电容器老炼夹具，放置于老炼箱中。
3.将老炼电源线接入老炼夹具。
四.夹具特点
1.由于有漏电流检测电路，约漏电流＜1mA 就立即切断这支固（液）钽电容器回路，可避免漏电流持续增大或短路所造成的液钽电容器炸裂、燃烧。
2.由于固（液）钽电容器在老炼过程中漏流增大或短路，就会造成给其老炼的恒压恒流直流电源由原本处于恒压状态而转变为恒流状态，而这种转变的直接后果就是强迫“老炼电压下降”，从而失去老炼意义。当老炼夹具有漏电流检测电路，约漏电流＜1mA 就立即切断这支固（液）钽电容器回路，就避免了恒压恒流直流电源由原本处于恒压状态而转变为恒流状态的可能。老炼电压不再下降，彼此之间老炼不再受到影响。
3.由于有漏电流检测电路，避免老炼箱熏黑。
4.由于有漏电流检测电路，一旦被检测的固（液）钽电容器漏电流超标，对应发光二极管持续指示。给老炼工序剔除坏产品提供了方便。
5.本老炼夹具适当改变固定压针方式，也可用于分立片钽或条状片钽电容器老炼。
