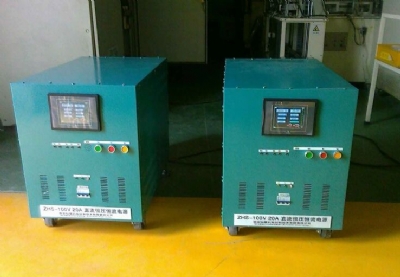

一.设备构成
设备主要由控制电路板，恒压、恒流调节电路板，同步、反馈、保护电路板，参数设定用触摸屏，功率变压器，电源模块，机箱等七部分组成。
二.具体参数
1.输入电压: 3Φ，AC380V±10%，50HZ。
2.输出电压: DC0～200V, 电流: 0～20A，也可根据用户要求而定。
3.升压速率:0.001V/分～20V/分之间任意可调。
4.电源输入电压波动±10%时的稳压精度：≤0.3%额定值。
5.电源输入电压波动±10%时的稳流精度：≤0.3%额定值。
6.电压调整率：≤0.2%额定值。
7.电源带负载时纹波系数≤0.5%（额定电压、90%负载电流时）。
8.显示精度:电压分辨率0. 001V,电流分辨率0.0 1A。
9.电源有多段升压速率(几段～几十段)、多段恒压工作计时功能供你选择。
10.触摸屏设定每段升压电压、升压时间、恒压工作计时。触摸屏设定过压电压值、过流电流值。触摸屏显示当前真实的升压（或恒压）电压值、电流值、升压剩余时间、恒压工作计时时间、过压保护指示、过流保护指示及每段完成蜂鸣提示等。参数设定画面和工作画面可以任意切换。
11. 1～多段升压过程中出现异常（如负载变小，导致恒流等），停止升压，蜂鸣提示。当异常解除后继续升压。
12.正常升压过程中设有暂停功能，暂停恢复后继续升压。
13.恒压、恒流自动转换，并带有LED 指示。进入恒压状态时计时开始，非恒压状态时计时停止，重新进入恒压状态后继续计时，恒压计时时间到蜂鸣提示。计时范围0—9999小时任意设定。
14.带有过压、过流、过温保护及报警复位功能。
15.进口排风机强制风冷，箱体四周有通风散热百叶窗。
16.工作方式：长期连续工作。
17.使用环境：0℃～35℃，湿度20～60 %RH。
18.使用寿命：10 年，平均无故障工作时间大于2 万小时 。
19.电源外形尺寸：宽X 高X 深：500X600X1000，带万向轮。

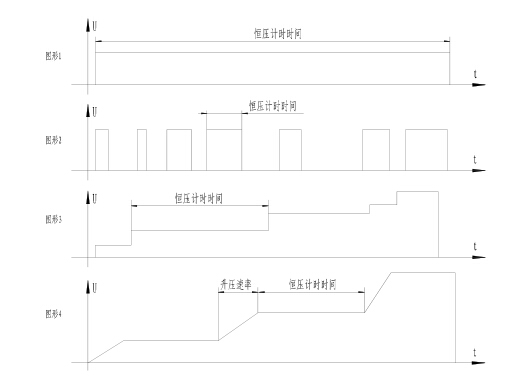

三.电源工作模式：有如下4 种，图形4 为常用工作模式。
四.使用领域
1.由于是线性恒压、恒流电源，纹波小，精度高。而电源模块为原装进口且留有足够裕度。有抗浪涌或瞬间电流冲击的成熟保护电路。故此电源适合于要求可靠性高且一旦电源加上后中途不允许停止的长期连续工作的负载场合，尤以像容性负载这种瞬间呈现短路特性的负载的老炼、筛选的场合。
2.适合元器件生产厂家对元器件老炼、筛选，整机生产厂家对整机加电老化。
西安纵横机电控制技术有限责任公司
西安市高新开发区高新路51号
（029）88235861,88235863（兼传真）
邮箱: translink_zh@163.com
技术咨询：徐先生
