即将完成“钽电容器高低温自动筛选测试”项目

即将完成“钽电容器高低温自动筛选测试”项目

钽电容器高低温自动筛选测试箱用途:将成型后的单支ABCDEFV等壳号片钽电容器置于-55℃~125℃工作环境中,用容量测试仪测试电容器的容量、容量损耗、ESR等值;用漏电流测试仪测试电容器的漏电流值等。主要用于片钽电容器出厂前的参数筛选测试。

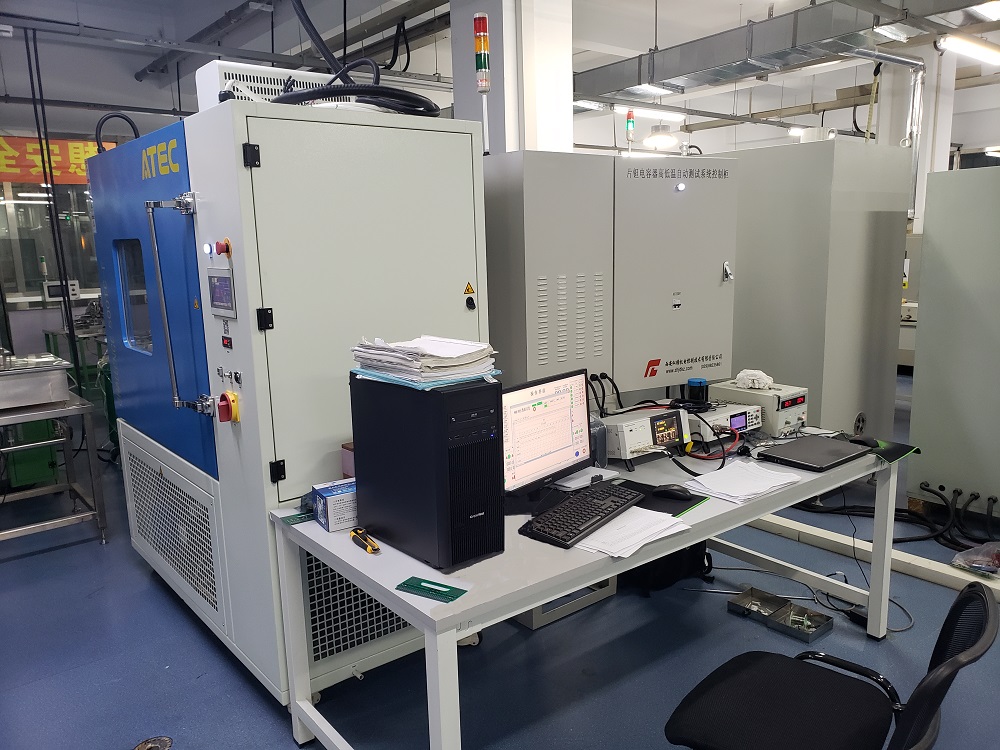

设备主要由高低温箱、控制与采集系统、容量测试仪、漏电流测试仪、测试夹具等5部分组成。

.高低温箱

1.内胆尺寸:深×宽×高:600×800×900mm容积0.432 m³。

2.温度范围:-70℃~+150℃,温度可调。

3.升温速率:5/min(空载)

4.降温速率:室温+25 -65℃,≤40min (空载)

5.温度波动度:≤±0.5(空载、恒定状态时)。

6.温度偏差:≤±2(空载、恒定状态时)。

7.温度均匀度:2(空载、恒定状态时)。

8.温度过冲:2℃。

9.工作温度点:-55202585125℃。

10.通讯功能: RJ45以太网通讯接口。

11.观测窗:1个,尺寸450mm×450mm,多层中空玻璃观测窗,具备

  防结露装置。

12.照明灯:1盏×35W,在内箱顶部中间位置上。

13.后置活动门:1个。

.控制与采集系统

1.高低温自动筛选测试箱控制与采集系统主要由计算机(含组态软件、液晶显示器等)PLC、容量测试仪、漏电流测试仪、信号采集电路、控制和转换电路等六部分组成。

2.一次最多可放置16套测试夹具(板),每套测试夹具(板)能放置16支片钽电容器。在同一时间段内,可同时测试16种不同规格的片钽电容器各16支,也可同时测试相同规格的片钽电容器256支。

3.将测试架放置于箱体内胆并用螺钉紧固于内胆后壁,共计16套测试夹具()放在测试架上。通过内胆后壁的转接电路板将信号引出至控制柜,每套测试夹具(板)可放置16只产品,每支产品采用四端对测试,故每只产品都有四根引出线连接至控制柜。要保证信号可靠传输,避免信号之间的干扰,同时测试夹具(板)也要插拔自如。乙方负责测试夹具的设计与制作。

4.转接电路板16块,转接电路板由内外印制板插座和高温聚酰亚胺覆铜印制板组成。转接电路板长期工作温度-70150,转接电路板上印制板插座的插拔次数3000次。印制板插座型号:美国Sullins公司EBM36DREH

5.由于每套测试夹具(板)上产品的规格不同,相应的电容器四参数测试标准就会不同。故要求每套测试夹具(板)独立测试,每套测试夹具(板)可以单独设定测试参数。在高低温箱温度点25-55852512525下设定测试参数,如容量、容量损耗、ESR、漏电流等,并在高低温箱每个测试温度点稳定一定时间后自动测试。

6.配置电容量测试仪和漏电流测试仪器各一套,每个温度点下保温半小时,测试片钽电容器四参数。

7.计算机自动测试系统,具有自动计算、判别、保存、打印等功能。

(1)测试系统自动将16个测试夹具(板)分成16个测试区和每个测试区的16支片钽电容器进行编号,然后实时测试每一支片钽电容器的四参数,并将每个测试区16支片钽电容器测试数据以表格的形式显示在屏幕上。

(2)测试系统可以筛选出每个测试区的容量、容量损耗、ESR、漏电流、容量变化率在每个温度点下的最大值、最小值。

(3)测试系统能够计算出容量在每个温度点下的变化率,其方法是:

  标准容量为Cr 在第一实验温度点25℃时测量值为C0,第二温度

 -55时测量值为C1,第三温度点85时值为C2, 第四温度点

 25时值为C3, 第五温度点125时值为C4, 第六温度点25时值

 C5,计算出常温点相对标准容量的变化率ΔC0= C0- Cr/ Cr;计算

 出别的温度点相对常温容量的变化率ΔCn= Cn- C0/ C0n=123

  45

(4)测试系统能在每个温度点下将独立设定的测量参数下载至容量测

  试仪和漏电流测试仪,将测量值与标准值进行比较并判别出这支产

  品中每一项参数是否合格,然后判别这支产品是否合格。

(5)测试数据以表格的形式反映出来,表格内容包含测试夹具编号、

  产品编号、测试温度点、测试时间(北京时间)、测量四参数值、

  产品测量值好坏判别、产品规格、操作员等。

(6)漏电流测试时,先整板充电(充电时间可设定),然后单支测量。

(7)各温度条件下通过转换电路测试值与通过标准测试夹具的测试值

  偏差12%

(8)每一块测试板的测试数据可以长期保存并随时打印。

(9)测量准确性符合计量标准。

(10)试验完成后有声光报警。

8.有起动、停止、复位、紧急停止、自动/手动、紧急停止指示等功能。

9.为防止干扰,控制电路中要有滤波器、隔离变压器等。

10.固定于箱体内的测试架,要保证每个测试夹具(板)方便、可靠的插入转接电路板的插座内。

11.计算机、测试仪等整齐放于桌子上,方便操作并便于维护。

12.工作状态指示塔灯:有运行、停止、故障等指示功能。

13.无故障工作时间大于5000小时。

.测试仪

1.容量测试仪:日本日置公司,IM3523型。


2.漏电流测试仪:日本日置公司,SM7110型。


.测试夹具

1.工装夹具共9:

(1)成型单支A壳片钽夹具, 1套。

(2)成型单支B壳片钽夹具, 1套。

(3)成型单支C壳片钽夹具, 1套。

(4)成型单支D壳片钽夹具, 1套。

(5)成型单支E壳片钽夹具, 2套。

(6)成型单支F壳片钽夹具, 2套。

(7)成型单支V壳片钽夹具, 1套。

2.夹具上印制板采用聚酰亚胺双面覆铜板材料(长期耐高温≥180)

  在印制板上相应片钽电容器电极镀金处理(非浸金)

3.夹具上绝缘材料采用高温阻燃环氧酚醛层压玻璃布板材料。

4.夹具长期工作于150℃时,夹具不产生形变,印制线不翘起,不氧

  化。印制线宽:≥2.0mm;印制线不允许直角布置;焊盘孔外径:

  2.5mm,内径:≥1.2mm;过孔外径:≥2.5mm,内径:≥1.0mm

  元器件项目代号标识清晰,印制线裸露部分全部阻焊层保护。

5.尺寸:宽×深:约250×180mm

.主机和随机附件及试验软件

.产品合格证,          1张。

.产品使用说明书,      1套。

.维修用电气原理图,    1套。
