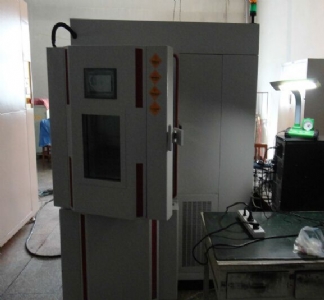

钽电容器高低温自动测试设备
一.设备简介
钽电容器高低温自动测试设备是西安纵横机电控制技术有限责任公司最近研发的具有自主知识产权的新设备。
1.设备主要由高低温试验箱、控制柜、容量测试仪、漏电流测试仪、计算机、信号采集箱、测试夹具等七部分组成。
2.设备功率：3Φ，AC380V、50HZ，13.5KW。
3.高低温箱内胆有效容积：0.231 立方米；工作温度范围：-75℃～150℃。
4.高低温试验箱内胆分成16个区，每个区放置1套测试夹具,每套测试夹具上放置16支片钽或固钽或液钽产品，一次最多可以测试256支产品。
5.计算机界面设定容量、容量损耗、ESR、漏电流等参数，并下载至容量测试仪和漏电流测试仪的GPIB口，完成对容量测试仪和漏电流测试仪的参数设定。也可每个区独立设定测试参数，独立测试。
6.高低温试验箱能设定25℃、-55℃、85℃、25℃、125℃、25℃等6个温度段。.等待高低温试验箱的温度段信号(如内胆温度达到-55℃),并在这个温度段下保温半小时，通过程序控制，采用“四端对”测试方法，自动切换某个区的某支产品至容量测试仪或漏电流测试仪。将采集的容量、容量损耗、ESR和漏电流值等参数，通过仪器的GPIB口自动传送至计算机。计算机数据处理如下：
(1)计算出容量在每个温度点下的变化率。
(2)筛选出漏电流、损耗、ESR或阻抗、容量变化率在每个温度点下的最大值、最小值，并与先前设定的参数进行比较，来鉴别这支产品是否合格。
(3)完成测试数据表格，包含夹具编号、产品编号、测试温度点、测试时间、四个测量参数值、产品测量值好坏判别、产品规格、操作员等。
(4)数据存储，在需要时打印等等。
(5)整个测试完成后，旋转灯和蜂鸣器提示。
二.设备特点
1.针对小批量购进钽电容器的研究所、高校进行电路实验、新产品研发、可靠性分析、参数建档等提供了强有力的技术支撑。
2.针对大批量购进钽电容器的整机生产企业，对钽电容器进行入库前检验、使用前筛选、使用中跟踪、产品寿命评
估、故障分析、参数建档及提高并保证整机产品质量，提供了很有说服力的数据。
3.通过GPIB数据接口，将大大提高仪器与计算机之间数据传输的可靠性。
4.通过将被测钽电容器放置于测试夹具上并置于高低温箱体内胆中的这种“胆内无引线”式的连接方式，并采用“四端对”采样信号的测量方法，使得外部干扰与线间耦合变得最小，从而为精准测量容量损耗和在100KHZ频率下准确测量ESR及测量0.1μF以下电容器的值成为实实在在的现实。
5.具有自动参数设定、自动数据处理，自动存贮历史数据并带有打印功能。
