一.设备简介

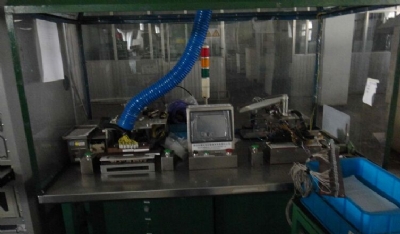

1.设备主要由控制部分、浪涌电源、工装夹具和测试针板、气动部分、工作台面等五部分组成。
2.设备功率：单相，AC220V、50HZ，3KW。
3.设备能对整条A 壳、B 壳、C 壳、D 壳、E 壳、F 壳等片钽电容器中的单支产品进行反复充电、放电试验（更换工装夹具后也适合于固钽或液钽电容器）。充放电回路采MOSFET 管控制，其回路电阻接近零欧姆。用电流作用于电容器回路，来检验每支产品充、放电的能力及承受电流冲击（浪涌）的能力。
4.触摸屏设定充电时间、放电时间、充放电次数、充放电回程电阻值、浪涌电压值、单支钽电容器漏电流值等。PLC 实现触摸屏设定的功能，并将电流浪涌分成左、右2 个工位，以便于测试不同规格的产品。
5.“电容器漏电流检测电路”检测单支钽电容器漏电流的状态，以鉴别其好坏。当浪涌电流断续施加于被测钽电容器回
电容器的漏电流值大于事先设定的漏电流值时, 程序就立即切断这支产品的充、放电回路，并将这支超标的状态在触
摸屏上和工装夹具上与这支电容器相对应位置处用LED 指示出来并一直保持着，直到第二批产品浪涌开始时才复位，以便于提醒用户记录和剔除。当实际的充、放电次数等于事先设定的充、放电次数时，系统自动停止并通过报警灯和蜂鸣器提醒。
6.有双起动、暂时停止、紧急停止、复位等功能，还有自动、手动二种工作状态选择。
7.自动上料、自动移位、自动剔除不良品、自动下料、自动统计好坏产品的自动型电流浪涌测试设备正在研制中。
二.设备特点
1.给电容器断续施加浪涌电流，使电容器反复承受浪涌电流的冲击，这样剔除的坏产品真实可信，保留下来的好产品可靠性很高。
2.由于在施加浪涌电流过程中有“实时（动态）检测电容器漏电流”的功能，当某支产品漏电流值超出设定值时，就立即切断这一支产品的浪涌回路。这样就可避免这支产品由于通过的电流过大所产生的热量带来的燃烧，从而保护测试夹具不烧坏，操作现场不产生烟雾。
3.经用户使用后反应：用电流浪涌测试机测试过的产品合格率很高，对提高产品的质量很有效。是钽电容器测试、筛选、出厂终检的关键设备。
